設計時有一類特殊的裝配體零部件，在設計過程中充當參考作用，需要在工程圖表達時，不表達或者以虛擬件的形式表達。參考零部件不參與BOM統計和質量統計。

需要用到的功能是封套，如何把零件變成封套，只需要右鍵設置零部件的屬性即可。

1、封套屬性設置：封套設置成功后，顯示如下。

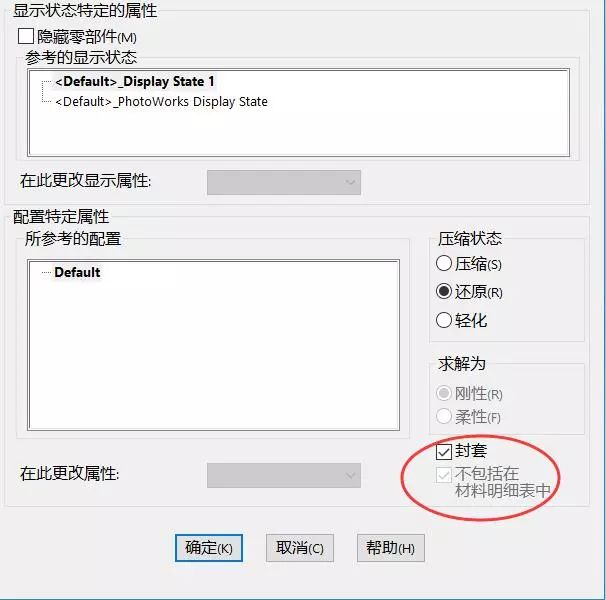

設置零件屬性，把封套勾選。

2、工程圖里面的顯示設置；

默認封套零部件是不顯示的，我們可以右鍵視圖設置顯示封套零件如下圖。但是下圖也有一些表達上的小問題，封套零件遮住的部分沒法顯示出來。如果采用虛線顯示的話，所有的虛線都顯示了。

3、工程圖問題設置技巧：

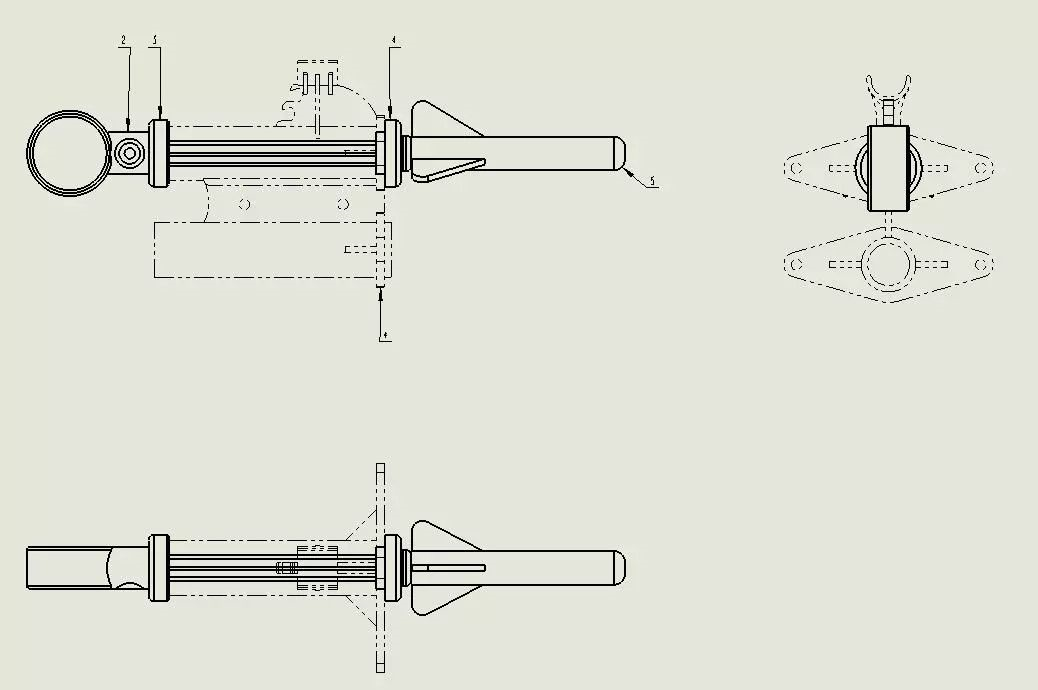

想要把封套遮蔽的部分表達出來，我們需要一個小技巧。采用交替視圖，在視圖上制作一個位置不移動的交替視圖。設置交替視圖顯示封套，但是原來的視圖不顯示封套。最后的工程圖可以制作成下圖所示。

軟件的功能往往超出你的想象，一個封套工程圖顯示的問題，卻用交替視圖解決了。
